Kas yra Pirminis derinimas?
Projektams, kurie nepriskiriami pakartotiniam derinimui, skiriamas pirminio projekto peržiūros laikotarpis:
  • Pirmą kartą pateiktas projektas derinimui.
  • Jau buvo AB „Klaipėdos vanduo“ suderintas projektas, o projektuotojas pakeitęs sprendinį (-ius), pateikia projektą derinimui.
  • Pateikiama derinti projekto nauja laida (A, B....Z).
Projektų derinimas teikiant prašymą pirmą kartą:
  • Klientas ar kliento pasirinktas projektuotojas turi pateikti prašymą projekto derinimui Priedas nr. 2 (.docx formatu, .pdf formatu) kartu su lydinčiais dokumentais (projektas (*.pdf) ir projekto planinius sprendinius *.dwg formatu. Projekto planiniuose sprendiniuose (*.dwg faile) turi būti pateiktos projektuojamų tinklų ašinės linijos, šuliniai/kameros/požeminės sklendės ir kiti tinklo elementai, žemės sklypų ribos, pastatų kontūrai. Brėžinys privalo būti koordinuotas.
  • Viename prašyme galima pasirinkti tik vieną projekto dalį. Siunčiant kelias projekto dalis (pvz.: vandentiekio ir nuotekų šalinimo ir procesų valdymo ir automatizacijos) būtina pildyti atskirus prašymus.
  • Prašymą atsiųskite el. paštu: naujasklientas@vanduo.lt.
Kas yra Pakartotinis derinimas?

Pakartotinai projektas derinimui priskiriamas, kuriam projektų derinimo inžinierius buvo surašęs pastabų aktą.

Projektuotojas, teikdamas pakartotiniam derinimui projektą, prie prašymo turi kartu su projektu pateikti užpildytą projekto patikros aktą (*doc. Formatu), kurį gavo iš projekto derinimo inžinieriaus.

Kada suteikiamas sutrumpintas derinimo terminas?
  • Projektų derinimo inžinierius, patikrinęs su prašymu pateiktus projekto sprendinius, projektą arba planus suderina arba pateikia pastabas. Pastabos pateikiamos surašant jas į patvirtintą projekto patikrinimo aktą.
  • Jeigu pateiktam projektui yra ne daugiau kaip 2 pastabos, kurias ištaisius nebūtų keičiami projekto planiniai sprendiniai, projektų derinimo inžinierius projekto patikrinimo akte nurodo iki kokios dienos projektuotojas turi atsiųsti pakoreguotą projektą, kad projektas būtų peržiūrėtas per trumpesnį laikotarpį – 2 d.d. (pateikimo diena neįskaičiuojama). Projektą pateikus po nurodytos datos, projektui galios standartiniai peržiūros terminai. Trumpesnis, 2 darbo dienų terminas, tam pačiam projektui suteikiamas ne daugiau kaip du kartus.
Kokios AB „Klaipėdos vanduo“ projektų derinimo inžinierių atsakomybių ribos?
Vandentiekio ir nuotekų tinklų projekto sprendiniai vertinami vadovaujantis 2025-08-12 AB „Klaipėdos vanduo“ generalinio direktoriaus įsakymu Nr. 2025/V-ADM.4-4.E-76 „DĖL AB „KLAIPĖDOS VANDUO“ PROJEKTŲ DERINIMO GRUPĖS ATSAKOMYBIŲ RIBOS DERINANT PROJEKTUS APRAŠAS“.

Su šiuo įsakymų galite susipažinti skiltyje „Standartai“.
Kaip suderinti projektą?
Klientas ar kliento pasirinktas projektuotojas turi pateikti prašymą projekto derinimui Priedas nr. 2 kartu su lydinčiais dokumentais prašymą projekto derinimui prašymą atsiųskite el. paštu naujasklientas@vanduo.lt.
Kas turi būti pateiktame .dwg faile?
Projekto planiniuose sprendiniuose (.dwg faile) turi būti pateiktos projektuojamų tinklų ašinės linijos, šuliniai/kameros/požeminės sklendės ir kiti tinklo elementai, žemės sklypų ribos, pastatų kontūrai. Brėžinys privalo būti koordinuotas.

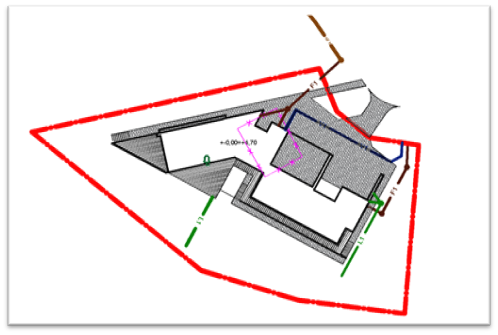

DWG failo pavyzdys:
Kokie reikalavimai projekte turi būti projektuojamiems kitiems tinklams ir statiniams/įrenginiams, kurie kerta AB „Klaipėdos vanduo“ nuosavybės teise valdomus vandentiekio ir nuotekų tinklus ir/ar patenka į jų apsaugos zoną?
  • Prisijungimo sąlygos - jei projektuojama gatvės statyba ir/ar rekonstrukcija.
  • Aiškinamasis raštas - jei projektuojamos gatvės rekonstrukcijos, dangų atstatymas ar keitimas ir pan., kai turi būti keičiami Bendrovės šulinių liukai, dangčiai, rekonstruojami bendrovės tinklai ir pan.
  • Medžiagų žiniaraštis - jei projektuojamos gatvės rekonstrukcijos, dangų atstatymas ar keitimas ir pan. kai turi būti keičiami Bendrovės šulinių liukai, dangčiai, rekonstruojami bendrovės tinklai ir pan..
  • Brėžiniai:
    • Sklypo planas su projektuojamais inžineriniais tinklais, pažymėtais charakteringomis koordinatėmis ir nurodytomis tinklų susikirtimų vietomis bei atstumais iki Bendrovei nuosavybės teise priklausančių ar eksploatuojamų vandentiekio ir nuotekų tinklų.
    • Projektuojamų tinklų profiliai, kuriame turi nurodytos faktinės esamų vandentiekio ir nuotekų tinklų altitudės, skersmenys, medžiagiškumas; atstumas iki projektuojamų inžinerinių tinklų.
    • Vertikalinis dangų planas, kuriame turi būti pateiktos esamų ir projektuojamų dangų aukščių altitudės bei nuolydžiai, kad būtų galima tinkamai įvertinti ar išlaikomi reglamentuojami esamų ir projektuojamų tinklų įgilinimai, taip pat esamų šulinių aukštinimo ir žeminimo sprendiniai, juos pritaikant prie naujų dangų.
    • Skersiniai pjūviai pateikiami papildomai, gavus projektų derinimo inžinieriaus prašymą, esant sudėtingesnėms situacijoms, kuriuose turi būti nurodyti atstumai tiek horizontalūs, tiek vertikalūs nuo projektuojamo statinio/įrenginio/konstrukcijos.
Skersinio pjūvio schemos pavyzdys

Kokiu formatu turi būti pateiktas užpildytas projekto patikros aktas?

Projektuotojas turi pateikti užpildytą projekto patikros aktą *.docx formatu.

Kas turi būti užpildyta projekto patikros akte?
Projekto patikros akte turi būti užpildyti šie stulpeliai:
  • Projektuotojo atsakymas.
  • Pakeitimų vieta projekte (psl).

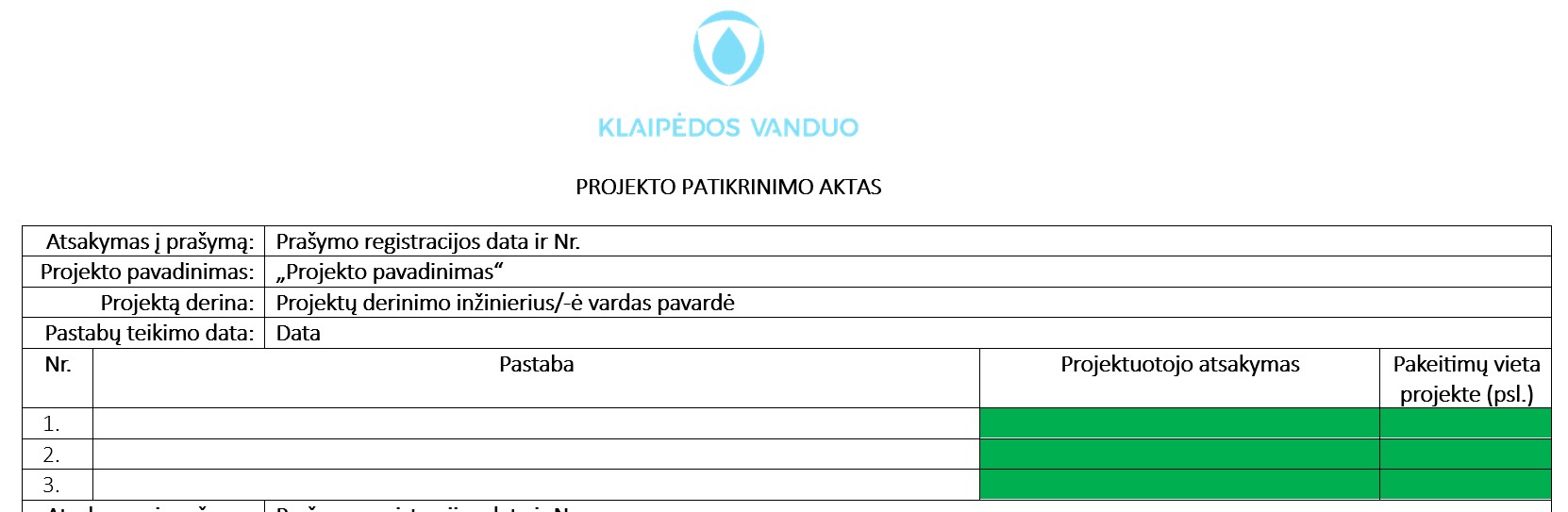

Ištrauka iš projekto patikros akto, kuriame pažymėta žaliu fonu laukeliai, kurie turi būti užpildyti:
Kokius horizontalius ir vertikalius atstumus nuo vandentiekio ir nuotekų tinklų privaloma išlaikyti?

 1 lentelė. Horizontalūs atstumai tarp inžinerinių tinklų

Eil. Nr.



Tinklo paskirtis

Horizontalūs atstumai tarp tinklų, m

vandentiekio

buitinių nuotekų

lietaus nuotekų

1

Vandentiekis

0,4

0,4

0,4

2

Slėginė nuotekų linija

0,4

0,4

0,4

3.

Savitakiniai tinklai:







3.1

buitinių nuotekų

0,4

0,4

0,4

3.2

lietaus nuotekų

0,4

0,4

0,4

4

Lauko drenažo

0,4

0,4

0,4

5.

Dujotiekis, kai slėgis:







5.1

iki 0,1 bar

0,5

1

1

5.2

daugiau kaip 0,1 iki 5 bar

0,5

1

1

5.3

daugiau kaip 5 iki 16 bar

2

4

4

6.

Šilumotiekis:







6.1

bekanalis

0,4

0,4

0,4

6.2

kanaluose (nuo kanalo krašto)

0,4

0,4

0,4

5.

Elektros kabeliai:







5.1

iki 10 kV

0,6

0,6

0,6

5.2

daugiau kaip 10 iki 110 kV

1

1

1

6

Ryšių kabeliai

0,6

0,6

0,6

7

Komunikacijų kolektoriai

0,4

0,4

0,4



2 lentelė. Vertikalūs atstumai tarp inžinerinių tinklų

Eil.

Nr.

Tinklo paskirtis

Vertikalūs atstumai tarp tinklų, m

vandentiekio

buitinių nuotekų

lietaus nuotekų

1

Vandentiekis

0,2

0,41

0,41

2

Slėginė nuotekų linija

0,4*

0,2

0,2

3.

Savitakiai tinklai:







3.1

buitinių nuotekų

0,4*

0,2

0,2

3.2

lietaus nuotekų

0,4*

0,2

0,2

4

Lauko drenažo

0,2

0,2

0,2

5.

Dujotiekis, kai slėgis:







5.1

iki 0,1 bar

0,2

0,2

0,2

5.2

daugiau kaip 0,1 iki 5 bar

0,4

0,4

0,4

5.3

daugiau kaip 5 iki 16 bar

1

1

1

6.

Šilumotiekis:







6.1

bekanalis

0,2

0,4

0,4

6.2

kanaluose (nuo kanalo krašto)

0,2

0,4

0,4

5.

Elektros kabeliai:







5.1

iki 10 kV

0,5

0,5

0,5

5.2

daugiau kaip 10 iki 110 kV

1

1

1

6

Ryšių kabeliai

0,25

0,25

0,25

7

Komunikacijų kolektoriai

0,4

0,4

0,4

Pastabos:

1. Geriamojo vandentiekio tinklas turi būti tiesiamas virš nuotekų tinklo, ne mažiau kaip 0,4 m atstumu.
2. Nesant techninių galimybių geriamojo vandentiekio tinklas gali būti klojamas žemiau nuotekų tinklo, tačiau vandentiekio vamzdis turi būti dėkle, kurio abu galai po 5 m nuo nuotekų vamzdžio.



3 lentelė. Horizontalūs atstumai tarp inžinerinių tinklų ir statinių pamatų



Eil. Nr.



Tinklo paskirtis

Horizontalūs atstumai tarp tinklų, m

statinių pamatai

kapitalinių tvorų pamatai

pylimo papėdė, griovio viršaus kraštas

1

2

3

4

6

1

Vandentiekis ir slėginė nuotekų linija

5

3

1

2

Savitakiniai tinklai:







2.1

buitinių nuotekų

3

1,5

1

2.2

lietaus nuotekų

3

1,5

1



4 lentelė. Horizontalūs atstumai tarp inžinerinių tinklų ir susisiekimo komunikacijų ir elektros atramų

Eil. Nr.

Tinklo paskirtis

Horizontalūs atstumai tarp tinklų, m

nuo geležinkelio kraštinio bėgio ar tinklo atramų pamato iki

nuo elektros tiekimo antžeminių linijų atramų pamato

1520 arba

1420 mm

750 mm

ryšių ir kontaktinio

iki 1 kV ir kontaktinio

daugiau kaip 1 iki 35 kV

daugiau kaip 35 iki 400 kV

1

Vandentiekis ir slėginė nuotekų linija

4

2,8

3

1

2

3

2

Savitakiniai tinklai:













2.1

buitinių nuotekų

4

2,8

1,5

1

2

3

2.2

lietaus nuotekų

4

2,8

1,5

1

2

3
Pastabos:
  1. nurodyti atstumai nuo inžinerinių tinklų išorinės sienelės krašto iki kitų statinių (statinių, inžinerinių statinių ir pan.) nurodyti mažiausi. Norint šiuos atstumus sumažinti (atsižvelgiant į statybos produktų, iš kurių tiesiami inžineriniai tinklai, savybes), kiekvieną konkretų projekto sprendinį privaloma derinti su atitinkamomis statinio saugos ir paskirties reikalavimų valstybinės priežiūros institucijomis, kurios apibrėžtos Statybos įstatyme.
  2. Lentelėse nurodyti mažiausieji atstumai tais atvejais, kai tiesiami nauji inžineriniai tinklai šalia esamų, pastatytų, rekonstruotų inžinerinių tinklų, iš tuo metu statyboje naudotų statybos produktų, ir nėra galimybės išlaikyti naujiems inžineriniams tinklams tiesti nustatytų atstumų.
Kaip įregistruoti vandentiekio ir nuotekų tinklų bei įrenginių apsaugos zonas?
Norint įregistruoti vandentiekio ir nuotekų tinklų bei įrenginių apsaugos zonas reikia:
  • Kreiptis į asmenį, turintį teisę rengti apsaugos zonų erdvinių duomenų rinkinius ir teikti prašymus registruoti apsaugos zonas per elektroninę Registrų centras SŽNS priemonę.
  • Parengtą apsaugos zonų planą kartu su prašymu (Priedas Nr. 5) pateikti suderinimui el. paštu: info@vanduo.lt.
Kas yra servitutas?

SERVITUTAS – tai teisė į svetimą nekilnojamąjį daiktą, suteikiama naudotis tuo svetimu daiktu (tarnaujančiuoju daiktu), arba to daikto savininko teisės naudotis daiktu apribojimas, siekiant užtikrinti daikto, dėl kurio nustatomas servitutas (viešpataujančiojo daikto), tinkamą naudojimą.
